概述

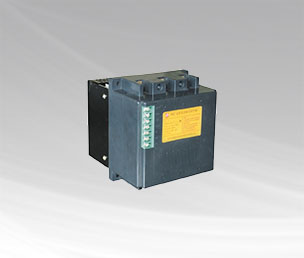

    TSC動態無功補償投切調節器是一種能夠?qū)Σ⒙?lián)電容器進行快速投切的電子型功率器件，該調節器主電路采用反并聯進口晶閘管模塊，由其它電子組件構成觸發電路、同步電路及控制電路。本調節器的控制電路與控制器的控制信號采用光電隔離，以避免互相干擾。當控制器發出投切信號時，晶閘管導通或截止，從而投入或切除相應電容器是取代目前補償裝置使用的交流接觸器的最佳選擇，適用于交流50Hz，額定工作電壓380V（220V）的配電系統中的各種低壓無功功率動態補償裝置，做并聯電容器的快速投切之用，是無功補償控制領域中的升級換代產品。本調節器可分三閥、兩閥及三閥角內接。

技術參數

    額定電壓：0.4kV（220V）
    額定頻率：50Hz控制容量: 0.45kV  5~60kvar
                            0.26kV  5~15kvar
    控制端電壓:DC12V
    環境溫度：-35℃~+55℃

外形及開孔尺寸

    外形尺寸：120mm×120mm×145mm（長×高×深）
    開口尺寸：113×113mm（長×高）

功能特點

    1. 采用進口大功率可控硅，自行研制的過零觸發和保護電路，無觸點投切電容器。
    2. 實行電壓過零觸發，投入時無浪涌電流；電流過零切除，分?jǐn)鄷r(shí)不產生高壓。
    3. 無觸點無火花，無振動無諧波干擾。
    4. 大大延長電容器的使用壽命。
    5. 適用于低電壓等級電網中感性負載變化時無功補償?shù)碾娙萜鞯耐〝嗫刂啤?br />     6. 快速投切，t＜20ms。
    7. 手動、自動投切，操作簡便靈活。
    8. 可對三相平衡電網進行三相共補及三相不平衡負荷電網進行分相補償。
