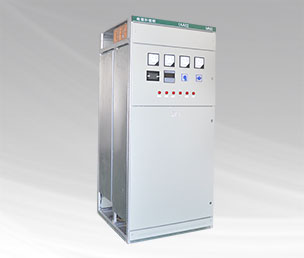

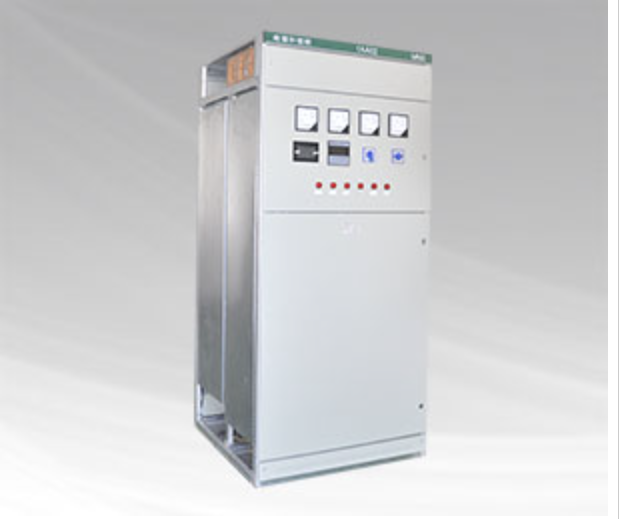

SVG低壓靜止無功發生器

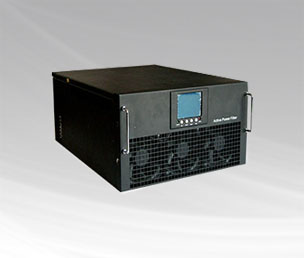

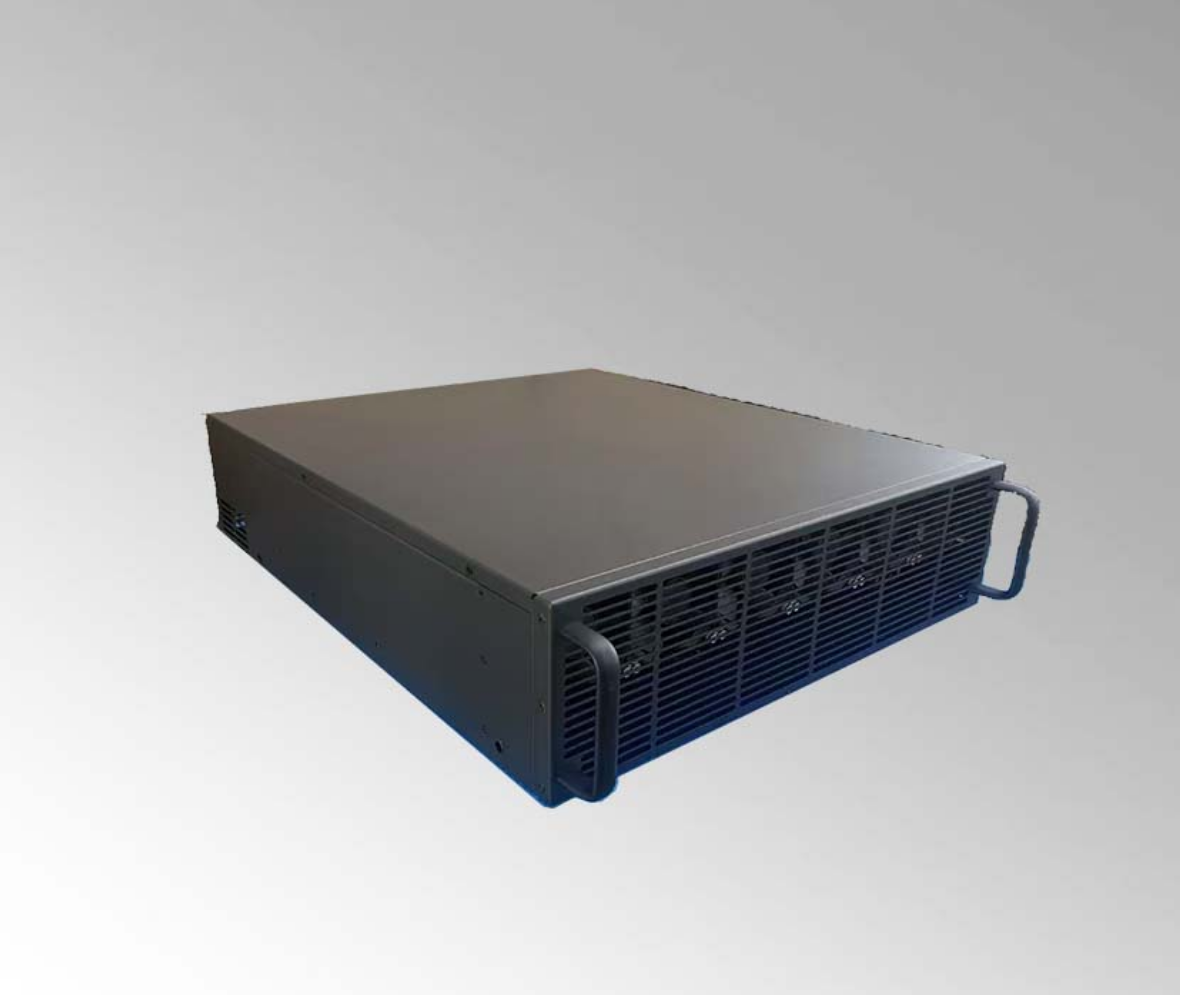

SVG低壓無功發生器模塊
產品概述
SVG是當今無功補償領域最新技術代表。SVG并聯于電網中，相當于一個可變的無功電流源，其無功電流可以快速地跟隨負荷無功電流的變化而變化，自動補償系統所需無功功率。由于SVG的響應速度極快，所以又稱為靜止同步補償器（Static Synchronous Compensatar，簡稱STATCOM）。
SVG型低壓靜止無功發生器，采用智能DSP控制芯片和高速IGBT模塊，應用基于瞬時無功功率理論的實時監測算法，可以實時補償電網容性及感性無功功率，并有效解決電流不平衡、電壓閃變等常見的電能質量問題，保障工礦企業的安全、高效運行。

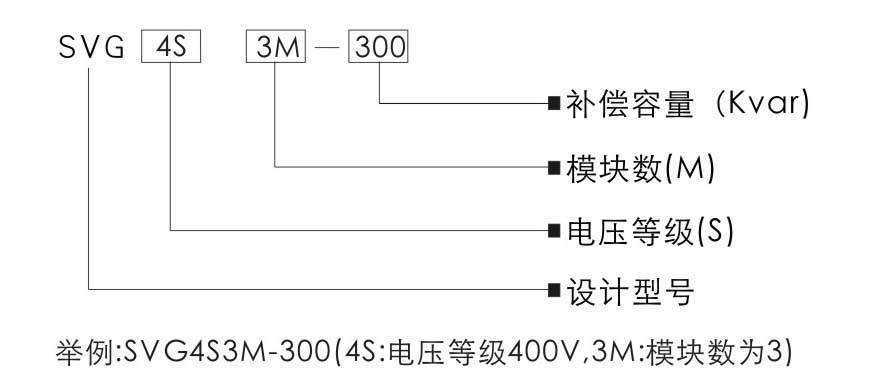

型號說明
技術特點
功率單元模塊化設計
主要包括IGBT、直接電容、緩沖吸收電路、驅動電路等，體積小、效率高，可靠性強、維護簡單快捷。
實時跟蹤，動態無極補償
自動跟蹤補償電網無功波動，具有高度可控性和快速響應性，不受電網電壓波動影響，濾波特性不受電流阻抗影響，可消除與電流發生諧振的危險。
高可靠性能
德國EVPEC公司IGBT模塊、美國TI公司的一流DSP芯片、全數字控制電流。
多效功能
能夠同時治理多種電能質量問題，可提高功率因數、改善電流不平衡、電壓閃變和諧波問題。
技術參數
額定電壓：（V） AC380/AC660±15%
工作頻率：（Hz） 50±5%
無功補償：模式可選，自動容量控制
響應時間：10ms
過載能力：120%
多臺運行方式：并聯運行
控制特征：IGBT開關頻率 3600Hz
通信功能：采用Modbus遠程通訊協議，通信接口RS485/232和CAN總線
控制連接：光纖或電氣連接
安裝方式：室內安裝（固定方式、電纜進線方式）

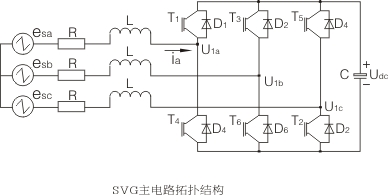

工作原理
SVG由基于IGBT的電壓源逆變器、連接電抗器、直流儲能單元和數字化控制提供等部分構成。SVG基本原理是利用可關斷大功率電力電子器件（如IGBT）組成自換橋式電路，經過電抗器并聯在電網上，適當?shù)卣{節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或者發生滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/span>

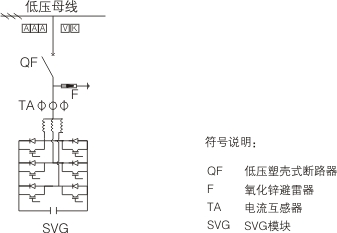

一次原理圖

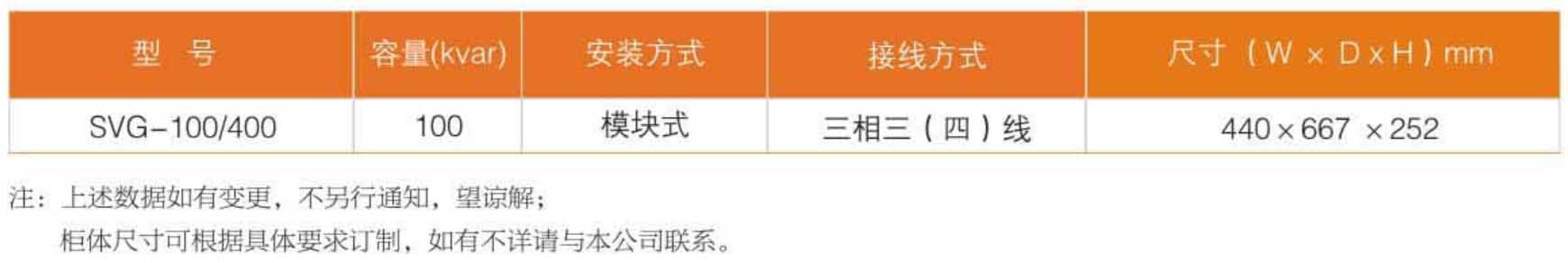

規格數據

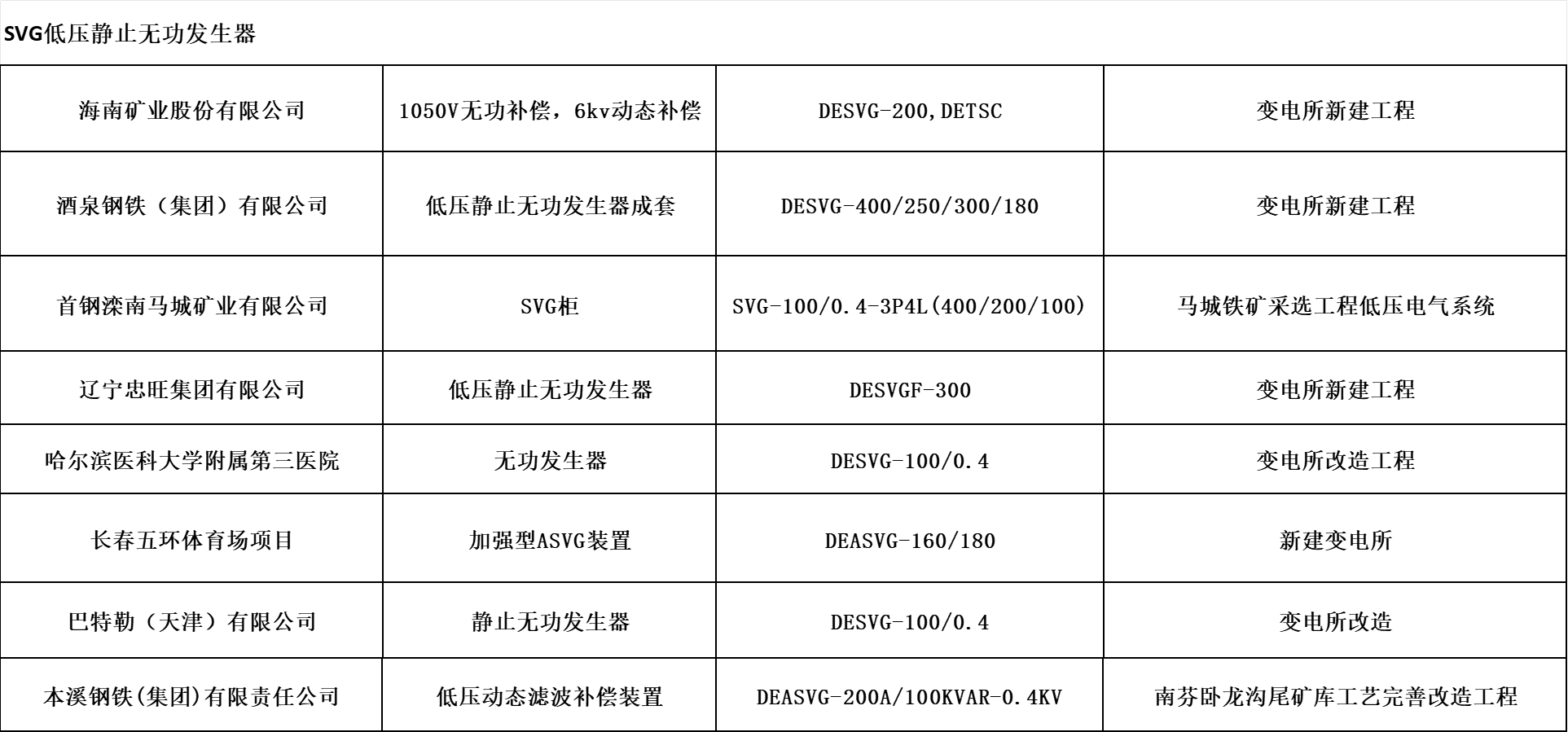

應用范圍
冶金行業
能有效解決礦熱爐、中頻爐、煉鐵等冶金行業系統存在的三相不平衡、諧波，系統負載運行頻繁波動造成電壓波動幅度大、電壓跌落現象等電能質量問題。
化工行業
能有效解決大型化工行業系統中諧波干擾，負載運行頻繁波動導致普通補償裝置無法跟蹤投運等問題，優化電能質量及提高功率因數。
風力發電行業
能有效解決風資源的不確定性和風電機組本身的運行特性導致的輸出功率波動，并網功率因數不合格、電壓波動和閃變等問題。
機械制造行業
能有效解決汽車制造、軋鋼、重型機械等機械制造行業存在的單相負荷（焊機等）引起的三相不平衡、諧波，系統運行頻繁波動，無功沖擊大等電能質量問題。
軌道交通及礦山行業
SVG能輸出容性及感性無功功率的特質有效解決了鐵路、城市地鐵、輕軌等軌道交通行業及煤礦、鐵礦等礦山行業的系統存在的功率因數偏低、負載運行頻繁波動及存在無功倒送現象等電力系統問題。
